3Sターボ用ショートハイトピストン

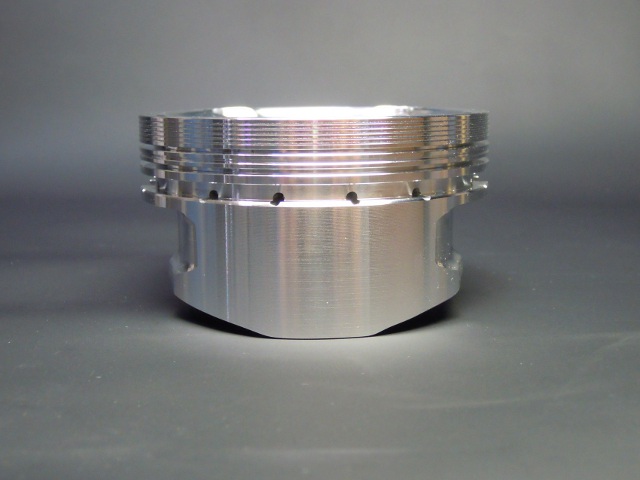

3S用のTRDロングコンロッドに合うターボ用のピストンとの事で製作しました。 ターボ用でもこの薄さは格好良いです。

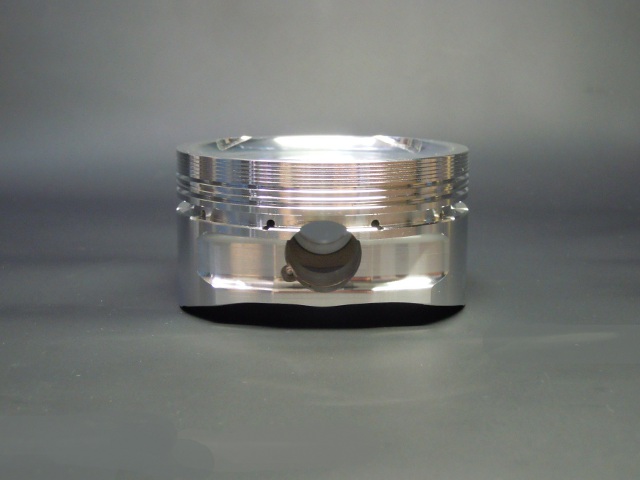

通常の鍛造型を使用していますがスカート面積は結構少なめとなっています。

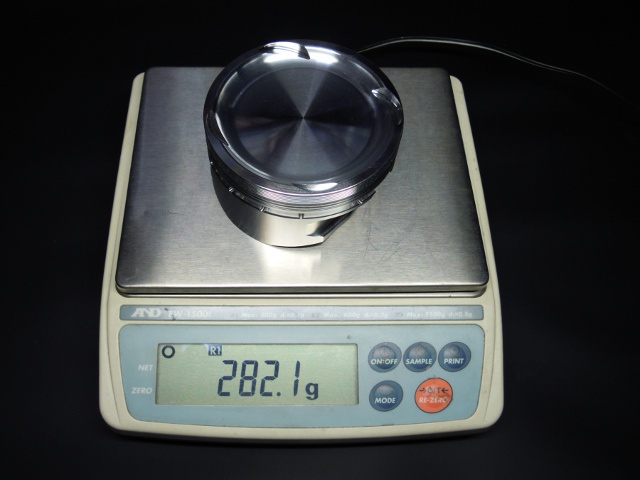

ボア87mmのターボ用でこの重量はかなり軽いです。

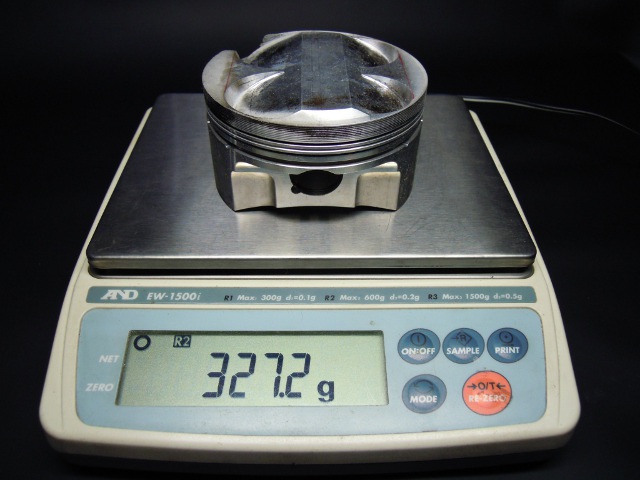

参考までに元のTRD製NA用ピストン。まあ、普通の重量です。 これでも純正より20g程軽いそうです。これはXタイプの鍛造型使うと 軽くなりそう。

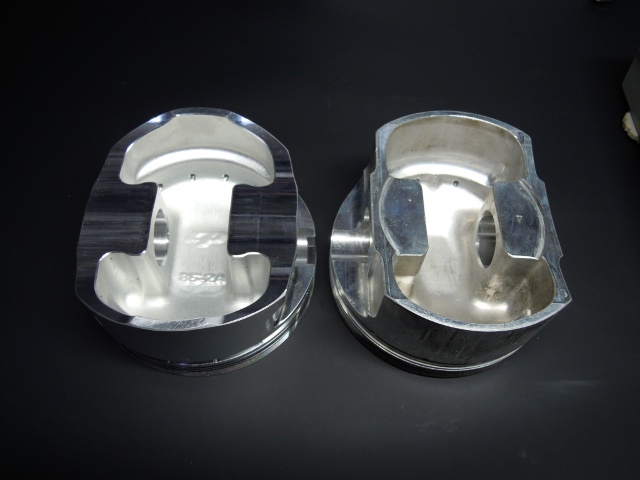

汎用の鍛造型でここまで仕上げるCPに感謝。

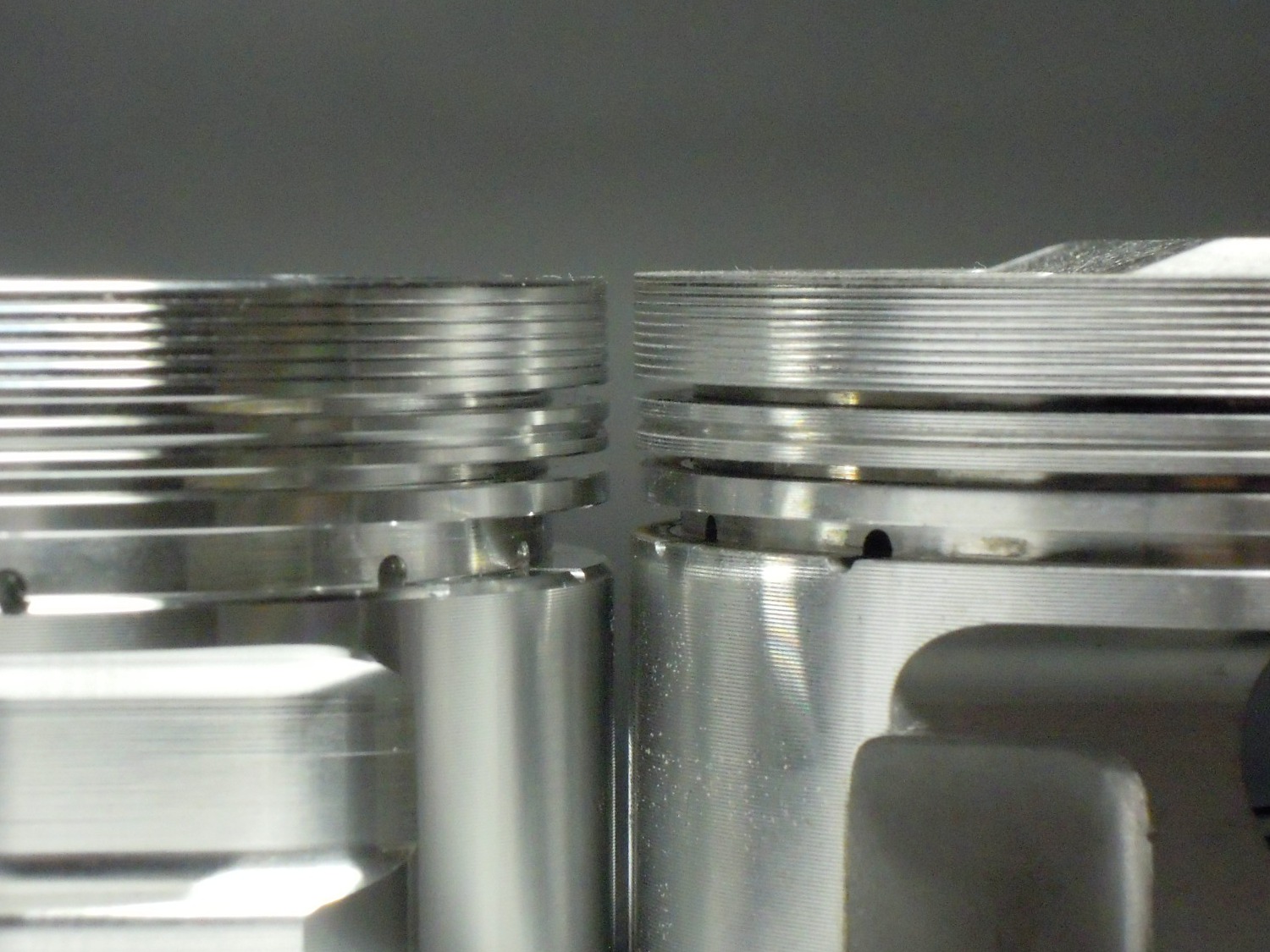

ハイト変更時には特にランド寸法の割合が重要となります。今回もノウハウ注入しています。
