当店で販売、取り付けを行っている強化シフトレバーピボットですが、シフトフィールの改善効果も好評で、修理や強化のご依頼が増えています。当店での溶接取り付けの作業をご紹介します。

ご依頼の4割程度はトラブル防止とシフトフィール改善目的での施工で折れていない物を施工しています。大抵ボールの上側にヒビが入っています。

レバーが折れていない場合、ボール部分を割ってシャフトを分解する必要があります。
シャフトになるべくストレスを掛けないため、鋸で樹脂ボールをスライスしてからハンマーで割っています。

加締め部分を8mmのドリルで揉むとレバー先端を分解出来ます。

加締めによるシャフトの変形を取ると差し込めます。レバーが折れている場合、破損部で変形している場合が多く、ベルトサンダー等で形状の修正が必要になります。

シャフトのメッキが溶接性を損ねているので研磨して除去した上で鉄系の溶接棒で肉盛りし、外径を研磨します。メッキが溶け込むと割れやすくなるので、十分に研磨してから溶接して下さい。肉盛りして溶接部分の強度を出しています。

ボールとのギャップが少なくなり、溶接が楽になります。

ボールを抑えるカバーを面研します。0.3mm程度研磨しています。多めに研磨し組付ける際のネジの締め加減で押さえ具合を調整出来るようにしています。

溶接前にリバースブロック用の部品とボールカバーをなるべく離して固定します。溶接後には組み込み出来ませんので気を付けて下さいｗ

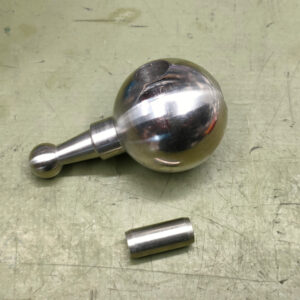

折れていない場合、ノックピンを差し込むことで抜け止めと位置決めになります。折れている場合にも位置決めになります。ノックピンも突き出しが無い状態で溶接して下さい。ボールとノックピンはSUS304なので、溶接棒の添加無しで大丈夫です。

今度はボールとシャフトをSUS309の溶接棒で溶接します。ステンレスー異種材用の溶接棒を使用しています。冷やしながら少しずつ溶接して下さい。

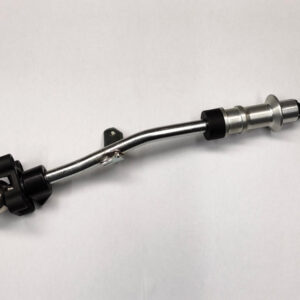

余計なビードを研磨して磨いて完成となります。

作動範囲を確認してから発送致します。

組付けの際にネジにロック材を塗布し、締め具合で動きを調整して下さい。ボールにはシリコングリースを塗布して下さい。溶接部分にも薄っすら塗っておくと錆止めになります。

ご自分で溶接取り付けの際に参考にしてみてください。
