Description
社外ECU取り付け時に使い勝手の良いPDM（ヒューズ＆リレーボックス）です。最大３つのリレーとヒューズを取り付け可能なので、多くの場合これ一つに収まると思います。
防水（IP67/IP69K 規格準拠）
配線無しのDIYキットなので、回路の設計、端子の加締めとハウジングへの挿入などはご自分で行って下さい。

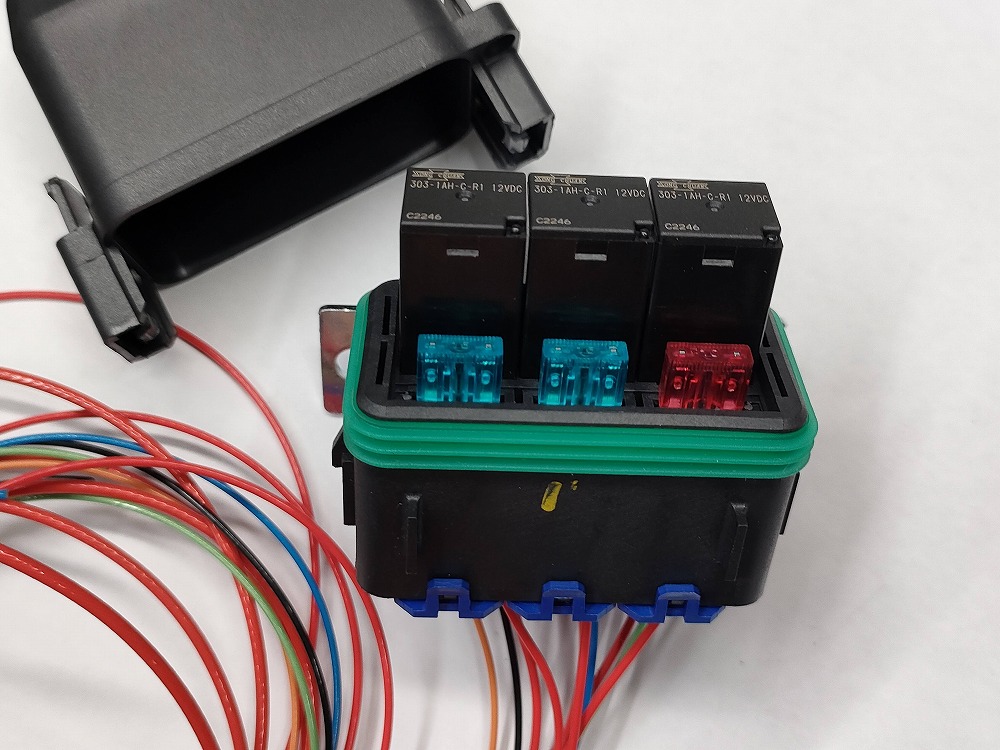

配線付きの写真は組立例です。
付属リレーは最大20AのISO280規格のミニマイクロリレー（NO接点のみ）になります。
ヒューズはマイクロヒューズを使用します。標準で10Aが3個付属します。その他容量をご希望の場合備考欄にてご連絡下さい。
端子は30Aまで対応しています。使用する電流に応じて適切な太さの配線を選択して下さい。

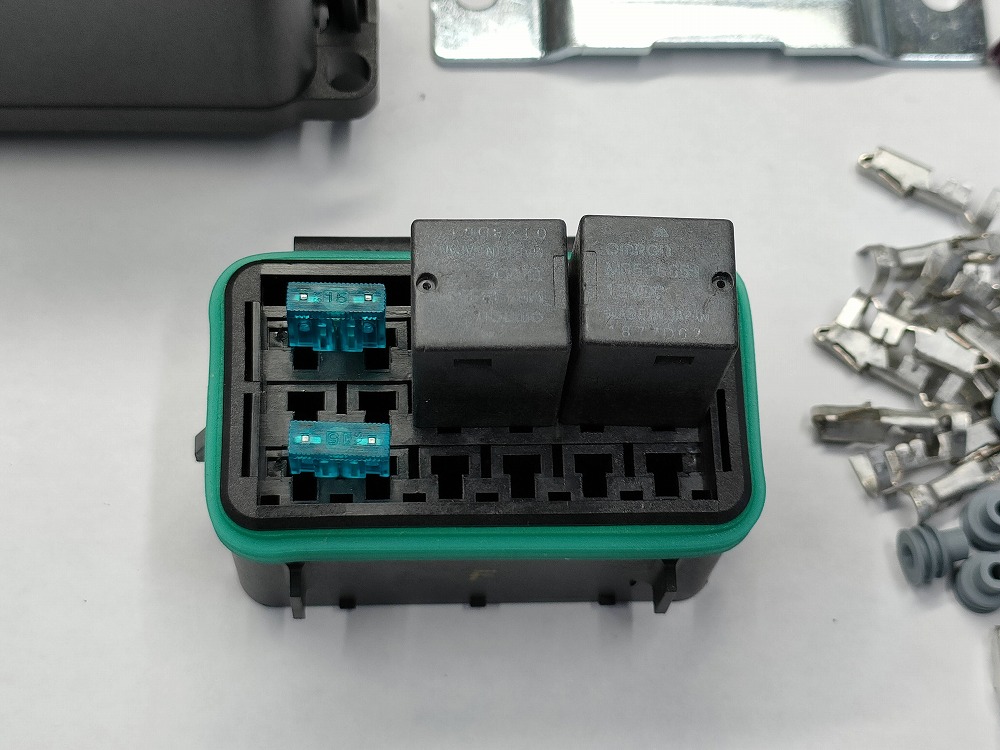

キット内容

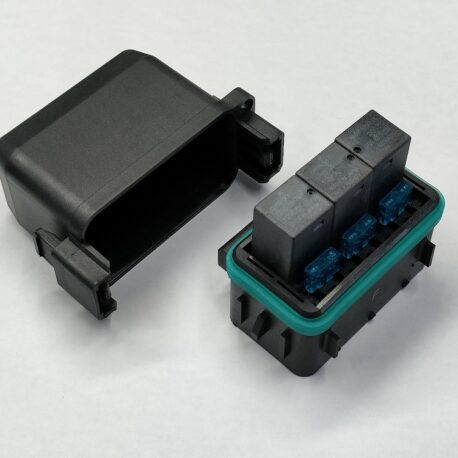

ヒューズボックス本体、パッキン、蓋
リレー（ISO280ミニマイクロリレー） x 3
10Aマイクロヒューズ ｘ ３
端子リテーナー ｘ ３
端子、シール一式（詳細は下記参照）
付属端子、ワイヤシール
端子0.35-0.5sq x 6、シール 被覆径0.9-1.7mm リレー駆動用
端子0.8sq-1.0sq x 12、 シール 被覆径1.6-2.4mm 電源線用
オプション
マウンティングブラケット 垂直、30度前傾の2種類あり。別途ご注文下さい。
使用例1 キャブ車インジェクション化
リレー１ IG電源、ECU電源
リレー２ 燃料ポンプ
リレー３ A/Fメーター電源、O2センサーヒーター等
使用例２ アクセサリー追加
リレー１ IG電源 サブコン等
リレー２ アクセサリー電源
リレー３ アクセサリー電源
